12.21 Examples

            PROGRAM EXA12_3
            PARAMETER (N=18)
            DIMENSION XRAY(N),YRAY(N),Z1RAY(N),Z2RAY(N),XWRAY(N),
           *          YWRAY(N),ICRAY(N)
            CHARACTER*80 CBUF

            DATA XRAY/1., 3., 8., 1.5, 9., 6.3, 5.8, 2.3, 8.1, 3.5,
           *         2.2, 8.7, 9.2, 4.8, 3.4, 6.9, 7.5, 3.8/
            DATA YRAY/5., 8., 3.5, 2., 7., 1.,4.3, 7.2, 6.0, 8.5,
           *         4.1, 5.0, 7.3, 2.8, 1.6, 8.9, 9.5, 3.2/
            DATA Z1RAY/0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,
           *           0., 0., 0., 0., 0., 0., 0., 0./
            DATA Z2RAY/4.,5.,3.,2.,3.5,4.5,2.,1.6,3.8,4.7,
           *           2.1, 3.5, 1.9, 4.2, 4.9, 2.8
            DATA ICRAY/30, 30, 30, 30, 30, 30, 100, 100, 100, 100,
           *           100, 100, 170, 170, 170, 170, 170, 170/

            DO I=1,N
              XWRAY(I)=0.5
              YWRAY(I)=0.5
            END DO

            CALL SETPAG('DA4P')
            CALL METAFL('PS')
            CALL DISINI
            CALL PAGERA
            CALL HWFONT
            CALL AXSPOS(200,2600)
            CALL AXSLEN(1800,1800)

            CALL NAME('X-axis','X')
            CALL NAME('Y-axis','Y')
            CALL NAME('Z-axis','Z')
            CALL TITLIN('3-D Bars / BARS3D',3)

            CALL LABL3D('HORI')
            CALL GRAF3D(0.,10.,0.,2.,0.,10.,0.,2.,0.,5.,0.,1.)
            CALL GRID3D(1,1,'BOTTOM')
            CALL BARS3D(XRAY,YRAY,Z1RAY,Z2RAY,XWRAY,YWRAY,ICRAY,N)

            CALL LEGINI(CBUF,3,20)
            CALL LEGTIT(' ')
            CALL LEGPOS(1300,1100)
            CALL LEGLIN(CBUF,'First',1)
            CALL LEGLIN(CBUF,'Second',2)
            CALL LEGLIN(CBUF,'Third',3)
            CALL LEGEND(CBUF,3)

            CALL HEIGHT(50)
            CALL TITLE
            CALL DISFIN
            END

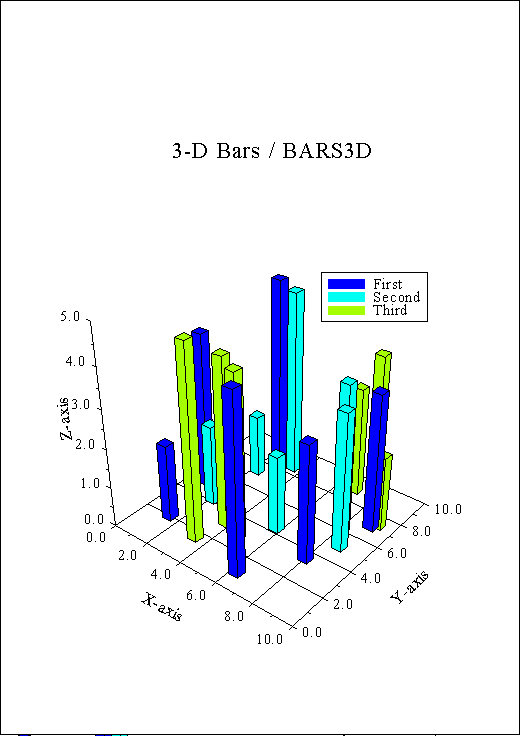

Figure 12.3: 3-D Bars / BARS3D
